Instalarea ascensorului de gaz la dulapul de bucătărie

Instalarea ascensorului de gaz la dulapul de bucătărie

Ce este?

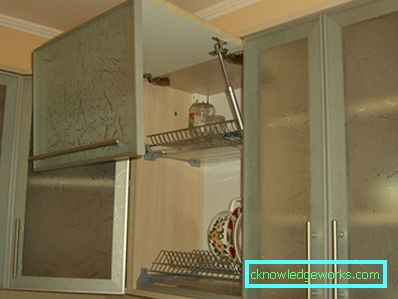

Bucătăria cu gaz din bucătărie este un mecanism de absorbție a șocurilor pentru ușile de deschidere orizontală. Mecanismul "lift de gaze" se referă la un grup mare de paranteze. Are înfățișarea unui mecanism de ridicare, al cărui scop principal îl constituie deschiderea și menținerea ușilor. Datorită acestui fapt, ușile se deschid și se închid fără efort suplimentar. În plus, deschizând complet ușa, ușa oferă posibilitatea de a vedea pe deplin conținutul dulapului.

Liftul cu gaz este cunoscut ca o construcție absolut sigilată. Azotul intră în cilindru în timpul procesului de producție și în caz de avarie nu poate fi reparat.

Principalele avantaje

1. Călătorie netedă cu autoreglementare;
2. Se fixează în siguranță în poziția "deschis";
3. Două tipuri de deschidere - pas (frecare) și automate;
4. Dispozitivul de fixare a gazului este similar cu materialul din care se fabrică mobila (din PAL sau din aluminiu);
5. Este posibil să deschideți ușa fără mâner.

desen

Dispozitivul de ridicare a gazului este realizat din mai multe părți din material plastic și metal: un buton, un conul exterior, o supapă de gaz, un manșon din plastic, o cavitate exterioară, un conul de ridicare a gazului, un canal de bypass de gaz, o cavitate interioară, un con de interior, un element de etanșare, o bară de ridicare, un rulment axial.

Cum se instalează?

Instalarea corectă a ascensorului de gaz pe dulapuri ar trebui să înceapă cu pregătirea uneltelor și marcarea desenului pentru un atașament mai precis.

Selectarea ascensorului de gaz pentru dulapul de bucătărie este determinată de doi indicatori importanți: parametrii dispozitivului și forța de comprimare a arcului. În primul rând, este necesar să instalați dispozitivul în funcție de dimensiunile corespunzătoare dimensiunii cabinetului. Pentru a face acest lucru, este necesar să se măsoare înălțimea ușii și adâncimea dulapului și, în funcție de valorile obținute, să se aleagă o instalație standard de ridicare a gazelor. De obicei, trebuie să alegeți dintre cele trei dimensiuni standard: acestea sunt 164, 244 și 355 în starea extinsă. În plus, este imperativ să verificați următoarele dimensiuni ale ascensorului de gaz: lungimea în stare pliată cu și fără dispozitive de fixare, precum și lungimea maximă a extensiei tijei.

Un indicator important pentru fixarea fiabilă a ușii în stare deschisă este forța de compresie. Această valoare este normalizată și este obligatorie indicată în pașaport și în cazul mecanismului. Pentru o alegere inconfundabilă a ascensorului de gaz, este necesar să se determine greutatea ușii, luând în considerare toate accesoriile, acoperirile și decorul. Potrivit standardului, ascensoarele pentru gazele de mobilier sunt disponibile pentru 60, 80, 100, 120 și 140 newtoni. Calculul la alegere se face dintr-o condiție: 1 kg pe 10 newtoni.

Când alegeți echipamentul, trebuie să luați în considerare sistemul de fixare a mecanismului pe suprafața de mobilier. Cele mai comune elemente de fixare sunt plăcuțele plate care permit instalarea pe părțile laterale ale dulapului și ușa folosind șuruburi. Dacă corpul carcasei este fabricat din lemn, este posibil să se utilizeze elemente de fixare sub forma unui element de răsucire.

instrumente

Pentru a instala ascensor de gaz pe dulapul de bucătărie, trebuie să echipați un set întreg de unelte.

1. șurubelniță;
2. șurubelniță;
3. clește;
4. ciocan;
5. Burghiu electric;
6. conducător;
7. Ruleta.

Aspectul cabinetului

Figura arată o imagine schematică a instalației și a tabelului de dimensiuni de instalare. Aceasta arată mecanismul de instalare la deschiderea ușii. Instalarea ușii în picioare se face exact în același mod. În primul rând, este verificată conformitatea echipamentului selectat: pentru un dulap cu perete interior cu o înălțime a cavității interne de 365 mm este necesar un ascensor de gaz de 355 mm.

Amplasarea cabinetului se face în următoarea ordine. În primul rând, eticheta centrului de atașare este plasată pe o parte: pentru aceasta se măsoară o înălțime L2 de 366 mm față de suprafața interioară a capacului superior și se măsoară 37 mm față de marginea din față a laturii. Apoi, centrul de fixare pe ușă este marcat: pentru aceasta, lungimea L1 din tăietura superioară este măsurată egală cu 128 mm, iar distanța egală cu înălțimea totală a montajului pe partea laterală a dulapului (de la partea laterală a panoului până la centrul articulației liftului) este măsurată - de obicei 19 mm. Acest marcaj se face din două părți ale dulapului de perete.

montare

Instalarea echipamentului începe cu fixarea bazei de montare pe partea laterală a dulapului de la locul de marcare. Două metode sunt utilizate cel mai adesea - un suport cu un resort și o placă. Capsula este, de obicei, înșurubată în materialul peretelui lateral la punctul marcat, iar capul de ridicare se fixează pur și simplu pe poziție.

Dacă baza de montare are forma unei plăci cu o gaură, atunci este montată pe 3 sau 4 șuruburi pe peretele lateral astfel încât centrul găurii să coincidă cu punctul marcat. Capul de ridicare articulat este introdus în această gaură și fixat. În acest caz, este important ca placa de bază să nu fie deformată - când este curbată, ascensorul nu va funcționa.

Exact aceiași pași pentru instalarea bazei de montare a dispozitivului sunt făcuți pe suprafața interioară a ușii. Este important să se asigure un unghi înclinat al balamalei, care ar trebui să fie de aproximativ 8 grade.

Sfaturi utile

1. Pentru a evita distorsiunile, mecanismele trebuie fixate pe ambele părți;
2. Ușa trebuie să fie suplimentar atașată la capacul superior al dulapului cu ajutorul a două balamale de mobilier de tip vesela;
3. Ridicările cu o presiune de încărcare mai mare de 80 newton sunt folosite foarte rar și numai pentru ușile foarte grele;
4. Instalarea mecanismului se realizează după instalarea pe ușă a tuturor accesoriilor, placării și decorului necesare;
5. Instalarea echipamentului trebuie făcută pe dulap, scoasă din perete;
6. Creșterea unghiului de deschidere a ușii poate fi realizată prin deplasarea punctului de montare mai aproape de marginea din față a peretelui lateral;
7. În timpul instalării mecanismelor automate, este necesar să respectați cu strictețe instrucțiunile de instalare.
