Cuptor metalic pentru baie: desene și sfaturi pentru fabricare

Originile tradiției rusești de îmbăiere sunt în antichitate profundă. Acest fapt determină o serie de trăsături caracteristice. Pentru o persoană rusă, căldura reală a unui încălzitor încălzit și a unei fete de mesteacan aburit sunt importante.

În acest concept, dușurile moderne, jacuzzi-urile, generatoarele de aburi, băile și încălzitoarele electrice nu mențin apă. Poporul rus apreciază baia pentru oportunitatea de a socializa, a efectua un ritual de purificare, a discuta despre știri cu prietenii. Astăzi, nici o construcție a unei case de țară nu se poate face fără a construi o baie.

caracteristici

Înalta intensitate de afaceri cauzează o persoană. Pentru a umple puterea, trebuie să revenim la natură, la origini. Etanșeitatea băilor, cabinele de duș sintetice nu contribuie la liniște și relaxare. Există un singur loc în care nu numai murdăria este spălată, ci și oboseala - aceasta este o baie de țară.

Atmosfera principală a unei băi domestice este cuptorul unui design individual realizat manual. De obicei, acesta este un dispozitiv economic care eliberează căldură.

Încălzitoarele metalice îndeplinesc aceste cerințe și depășesc în mod semnificativ generatoarele de căldură electrice și de gaz.

Avantajele cuptoarelor metalice de casă sunt următoarele:

ele sunt realizate manual, dar este suficient să existe abilități de sudare electrice de bază;
sunt mult mai ieftine decât omologii de caramida;
nu necesită cunoștințe speciale atunci când efectuează ouarea;
atunci când se confruntă cu cărămizi nu este inferior omologilor de cărămidă în transferul de căldură;
dimensiuni mici, care sunt esențiale pentru spațiile mici;

ușurința în utilizare, funcționarea nu necesită abilități;
se poate îneca cu orice fel de combustibil solid;
pregătirea rapidă - de obicei în decurs de o oră.

Dezavantajele cuptoarelor metalice includ următoarele:

număr limitat de modificări;
deformările inevitabile datorate temperaturii;
capacitate redusă de căldură, care este compensată prin căptușeală din cărămidă;
aer uscat;
în absența unui încălzitor, există posibilitatea unui șoc termic;
eficiență numai în spații mici.

Cuptoarele de fier au apărut la sfârșitul secolului al XIX-lea. Prototipul acestor dispozitive este soba așa-numită, echipată cu un rezervor de oțel, ușă și mijloace de coș. Acest termen neobișnuit a apărut destul de mult și există două ipoteze ale apariției sale.

Prima opțiune este că acest nume a fost format din cauza "lăcomiei" naturale a structurii și a eficienței reduse. Fantezia populară a combinat aceste calități cu conceptul de "burghez", care "mănâncă" o mulțime de lemn și oferă puțină căldură. Doar o adevărată naționalitate poate explica polaritatea perfectă a celei de-a doua interpretări. Se știe că această sobă a devenit populară în timpul revoluției burgheze, pentru că nu era nevoie de combustibil și a lucrat destul de eficient.

Merită mai mult să ia în considerare caracteristicile sale de design. Astăzi este prezentată masa cuptoarelor similare, însă practicitatea le leagă. Acesta este primul lucru care vine în minte atunci când se familiarizează cu procesul de lucru, indiferent de faptul că aceasta este o versiune retro sau o copie modernă de înaltă tehnologie creată folosind nanotehnologii și compozite.

În ciuda faptului că soba este cel mai simplu încălzitor, designul său este în mod clar compatibil cu principiile transferului de căldură.

Astăzi, cuptorul cu metale pentru baie este foarte solicitat datorită proprietăților și avantajelor sale excepționale. Tehnologiile moderne permit obținerea unui schimb optim de căldură și arderea îndelungată.

Ar trebui să luați în considerare în detaliu dispozitivul acestui dispozitiv de încălzire. Proiectul prevede implementarea a două funcții - încălzirea încălzirii și a spațiului.

O sobă de fier convențională include mai multe unități funcționale, cum ar fi:

cuptor - Aceasta este zona pentru arderea energiei;
dispozitiv de schimb de căldură asigură schimbul de căldură cu încălzitorul și încălzește spațiul;
radiator - Acestea sunt pietre special selectate, care sunt sursa de căldură în camera de aburi;
horn îndepărtează produsele volatile de combustie din încăpere;
rezervor de încălzire a apei De obicei, din oțel inoxidabil.

Tipuri de desene sau modele

Schema generală a cuptorului metalic este împărțită în diferite tipuri. Proiectele realizate în mod automat au diferențe semnificative în funcție de condițiile locale.

Ele se datorează următorilor factori:

tipul de combustibil utilizat. Arderea lemnului folosit în mod obișnuit;
tipul de construcție. Diferă în locația cuptorului, de exemplu, cuptorul din camera de așteptare;
mod de a încălzi încălzitorul.

Există multe varietăți de echipamente de încălzire pentru băile de tablă, care pot diferi în parametrii de funcționare. Factorul determinant este tipul de construcție, setul de proprietăți funcționale ale dispozitivului și metoda de instalare a cuptorului metalic în baie depinde de acesta.

Separați astfel de trei soiuri de bază ca:

închis;
în aer liber;
combinate.

închis

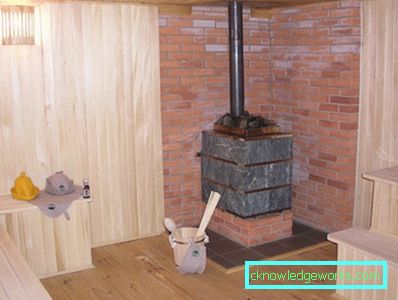

Pentru a crește capacitatea de căldură și a optimiza transferul de căldură, baza metalică este căptușită cu cărămidă. În masa lor, astfel de cuptoare sunt "de casă". Baza designului este tabla metalica de 1,5-2 mm grosime. Conform aranjamentului standard, focul se află în sala de așteptare, iar încălzitorul este amplasat în camera de aburi. Suprafețele feței sunt acoperite cu un strat de cărămidă.

Pentru a asigura montarea unor materiale diferite, clemele de oțel sunt sudate pe bază. Lungimea lor este făcută cu câțiva milimetri mai mici decât dimensiunile unei cărămizi.

Încălzitorul închis este situat deasupra focarului, protecția de deasupra este asigurată de o placă de oțel. Ușa laterală din partea laterală a camerei de aburi serveste pentru a furniza apă și a crea aburi.

Cuptorul închis are următoarele avantaje:

cost nesemnificativ;
posibilități nelimitate de adaptare la caracteristicile locale ale camerei.

Dezavantajele includ următoarele:

specificitatea instalării, datorită eterogenității materialelor;
soluțiile de casă nu oferă nivelul tehnologic necesar, ceea ce reduce durata de viață.

deschis

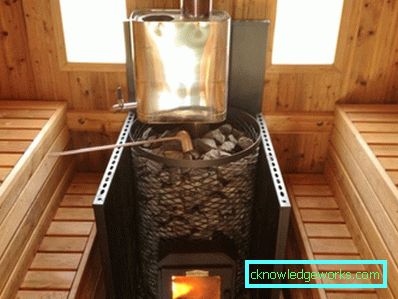

Iubitorii rapizi de aburi preferă o sobă de saună din metal deschisă. O constructie deschisa sugereaza o relatie speciala. Pentru a crea o încălzire optimă a suprafețelor de piatră, este necesar să se asigure contactul dintre suprafața maximă a suprafeței exterioare a focului și încălzitor.. Pentru a crește eficacitatea vrăjitorului a recurs la diverse trucuri. De exemplu, schimbarea configurației încălzitorului, care sporește zona acestuia în zona de combustie. Această soluție accelerează încălzirea pietrelor.

Eficiența construcției poate fi mărită prin utilizarea unei supape care distribuie căldura în zona de încălzire. Acest principiu este utilizat pe scară largă de către unii producători de sobe care creează sisteme sofisticate de transmisie a vaporilor. Aburul "ușor" se formează când trece un strat de pietre de încălzire exterioară. Se simte ca calitatea sa nu este inferioară unei perechi formate în sobe de piatră antice.

Avantajele unui aragaz metalic deschis sunt după cum urmează:

ușurința utilizării;
consum redus de combustibil;
eficiență ridicată.

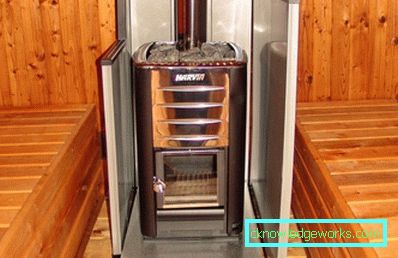

O astfel de modificare a unui cuptor metalic pentru o baie este o alternativă optimă față de omologii tradiționali de piatră. Avantajul incontestabil al designului este adaptabilitatea acestuia pentru camerele mici. Dintre dezavantaje, puteți selecta doar costul ridicat.

Modul eficient de funcționare este furnizat exclusiv de modelele din fabrică. "Acasă" nu are caracteristicile necesare ale conductivității termice, ceea ce le reduce eficiența.

combinate

Aceste modele sunt caracterizate de prezența unui sistem suplimentar de încălzire a încăperilor. Acest lucru permite chiar și în absența încălzirii autonome să atingă o temperatură confortabilă.

Principala sursă de căldură este focarul. Un circuit termic suplimentar este amplasat deasupra focarului. Cu acest design, suprafața cuptorului este încălzită prin transferul căldurii prin spațiul de aer. De obicei, astfel de cuptoare au un design deschis al încălzitorului.

Un sistem de conducte interne de încălzire bine conceput, amplasat în jurul perimetrului camerei, încălzește camera de aburi și întreaga baie într-un timp scurt. Conducta este conectată la conducta cuptorului. Combustibilul de ardere a energiei termice încălzește aerul circuitului intern și îl determină să circule. Alimentarea cu aer a circuitului intern este reglată de grilajul de luciu.

Cuptoarele combinate au avantaje precum:

încălzirea unică a sălii de aburi și a încăperii;
controlul simplificat al temperaturii.

Dezavantajele cuptoarelor pentru băi metalice includ următoarele:

construcții complexe;
cost ridicat;
număr limitat de modificări.

Cum să vă faceți propriile mâini?

Înainte de a implementa un proiect simplu, este necesar să se țină seama de condițiile locale, astfel încât instalarea să aibă succes, iar aragazul pentru arderea lemnului este eficient. Confortul condițiilor băii rusești depinde de raportul de succes dintre dimensiunea camerei de aburi, amplasarea sobei și modul în care este proiectat încălzitorul.

Ce metal este mai bine de făcut?

Cuptorul cu fier are o serie de caracteristici, care contribuie la eficiența și durata de viață a acestuia. Temperatura din camera de ardere a combustibilului depășește + 450 ° C. Această încălzire duce la deformarea materialului. Placa metalică este supusă arderii sub acțiunea focului. Dacă se folosesc plăci din oțel inoxidabil pentru o construcție mai mare de 10 mm grosime, acest lucru poate fi evitat, însă timpul de încălzire a camerei și consumul de combustibil sunt în mod semnificativ sporite. Un astfel de cuptor ar fi dezavantajos din punct de vedere economic.

Pentru a face un cuptor solid fără pericolul de deformare și ardere, precum și cu o bună conductivitate termică, trebuie să aveți o adevărată pricepere. În fabrică, desenele sunt realizate conform unor tehnologii dovedite din materiale rezistente la căldură.

Montarea unui cuptor de sine stătătoare ar trebui să se efectueze în conformitate cu desenele atent verificate, luând în considerare toate nuanțele.

Experții recomandă utilizarea materialelor din anumite mărci de produse:

08h17T - este din oțel inoxidabil de înaltă calitate, care nu este supus coroziunii chiar și la temperaturi ridicate. AISI 430 este un tip de oțel de tip 08x17T. Nu modifică structura la + 850 ° С, are un conținut redus de carbon, simplifică lucrările de reparații posibile.
Oțelul este utilizat pentru producerea independentă a camerei de ardere. 10 GOST 1050-88. Sunt fabricate părți de convecție 08PS și 08YU GOST 19904-90. Pentru corpul navei, oțelul din tablă structurală este optim. Ușa camerei de ardere trebuie să respecte sarcinile termice maxime. O alegere excelentă este o ușă din fontă.

Scheme și desene

Principalele blocuri funcționale sunt după cum urmează:

camera de combustie (camera de combustibil);
platforma cu pietre (Kamenka);
rezervor de apă (rezervor de apă).

Pentru ca soba să fie eficientă, este necesar să aveți o idee clară asupra scopului funcțional al acestor părți. Mai mult, se face un calcul în care sunt luate în considerare dimensiunile camerei și alte caracteristici locale. Cutie de foc - un loc de ardere a lemnului. Aceasta necesită o ușă pentru a încărca combustibil și aer pentru combustie intensivă. Un astfel de dispozitiv este numit suflanta. Îndepărtarea produselor de ardere (cenușă) ar trebui să se realizeze fără îndepărtarea lemnului de foc, acest lucru fiind realizat prin intermediul unei tăvițe de cenușă - un grătar special.

Din camera de combustibil, energia termică se ridică la locul cu pietre. Pentru a îmbunătăți schimbul de căldură, acestea sunt așezate pe grila.. Acesta joacă rolul de a conecta cutia de foc și buncărul cu pietre. Buncărul poate fi închis și deschis. Schimbarea pietrelor și a aprovizionării cu apă pe suprafața lor este prevăzută cu o ușă specială. Mai sus au un rezervor pentru încălzirea apei. Adesea se trece un coș de fum pentru a crește eficiența.. De obicei, apa este turnată de sus și descărcarea se face printr-un robinet de la bază.

Montaj și instalare

Pentru a efectua lucrarea, veți avea nevoie de următorul instrument de bază:

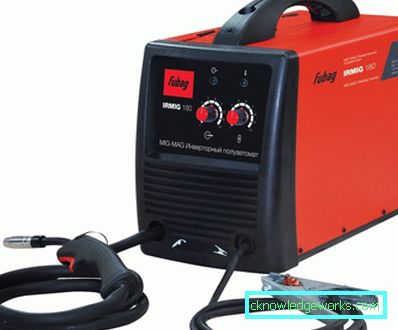

mașină standard de sudură;
foarfece pentru tăierea metalului;
instrumente de măsurare.

Fiecare persoană care are abilitățile inițiale de a lucra cu metal și care poate citi desene simple poate face o sobă pentru o baie cu propriile sale mâini. În ciuda costurilor materiale și a timpului petrecut, economiile vor depăși așteptările. Producerea unui cuptor metalic cu un rezervor pentru o baie cu dimensiuni de 700 mm (diametru) și 1600 mm (înălțime) trebuie luată în considerare în detaliu.

Pentru sudarea cadrului vor fi necesare astfel de materiale:

placa de otel (grosime depinde de calitatea otelului) cu dimensiuni 2.2x1 m;

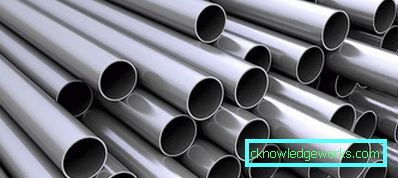

țeavă de metal - înălțime 1600 mm, pereți - de la 7-10 mm;
coș de fum (coș de fum) cu diametru arbitrar, perete - 5 mm;
tija metalica - 10 mm;
grătar din oțel, fontă;
8 bucle și 3 heck;
apăsați.

Algoritmul de lucru include mai multe etape principale:

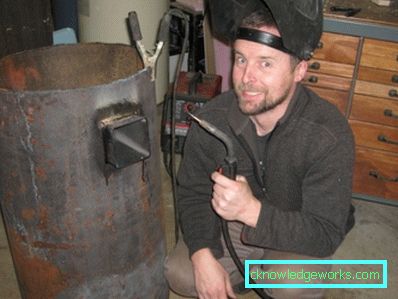

Este necesar să tăiați conducta în două părți 0,7 și 0,9 metri.
În partea de jos a țevii pentru suflanta ar trebui să facă o gaură de formă dreptunghiulară de 20x5 centimetri. Camera de cenușă este situată sub cuptor, de obicei la o înălțime de 7-10 centimetri de la subsol și deasupra rezervorului sub gaura de cenușă. Mai presus de necesitatea de a face o gaură pentru încărcarea combustibilului. Tăierea metalului poate fi utilizată pentru fabricarea ușilor.
Este necesar să sudați urechile și balamalele la țeavă pentru ușile, la uși, la uși, la ușița ventilatorului și a camerei de ardere.
Este necesar să tăiați un cerc de metal de 0,7 m. În mijlocul locului, grila. Dacă nu era posibilă ridicarea unei grătare în magazie, este necesar să se construiască o rețea de la o tijă metalică. Proiectul rezultat este sudat pe conducta de deasupra suflantei.
Este necesar să faceți acces la udarea pietrelor și să puneți ușa pe ea.

Din tija de oțel ar trebui să se facă zăbrele pentru pietre.
Este necesar să tăiați un cerc cu diametrul de 0,7 m de o foaie de metal. Așezați o gaură sub coș. Acesta este situat, de obicei, în partea care va fi localizată la peretele îndepărtat al cuptorului. Este necesară sudarea țevii de coș. Deasupra platformei pentru pietre (sau un buncăr închis), construcția ar trebui să fie sudată.
În plus, este necesară sudarea unei lungimi de 0,7 m la partea lungă a unei țevi mari. Montați un robinet în partea inferioară a rezervorului de apă.
Un cerc tăiat dintr-o foaie de oțel (0,7 m) trebuie tăiat în două părți diferite. În gaura tăiată mai mare pentru coșul de fum, puneți această parte pe conductă pentru a îndepărta fumul și suda. Partea mai mică este articulată și formează o trapă pentru admisia apei.

Pentru a afla cum să faceți o aragaz pentru o baie dintr-o țeavă, consultați următorul videoclip.

După cum puteți vedea, realizarea și instalarea unui cuptor metalic cu propriile mâini nu este atât de dificilă. În funcție de propriile dvs. priorități și de designul camerei de baie, unele nuanțe, cum ar fi schimbătorul de căldură, ecranul, alimentarea cu aer, pot diferi semnificativ. Toată lumea își poate construi propria baie cu o sobă metalică.

decorare

În majoritatea cazurilor, finisajele cuptorului sunt realizate pentru a crea un aspect atractiv. Cu toate acestea, nu neglija proprietățile speciale ale materialelor de decorare. Ele pot juca rolul ecranului și pot crește capacitatea de încălzire a cuptoarelor. Adesea căptușeala este din cărămidă.

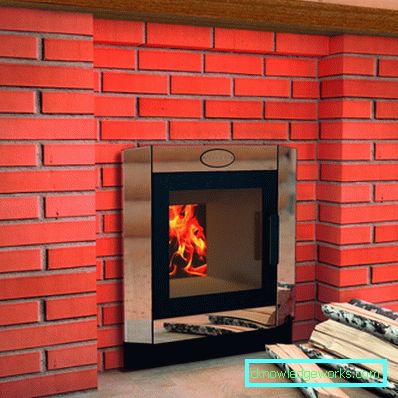

Pentru a impune construcția în sine cu cărămizi refractare sau piatră naturală, este suficient să existe o cunoaștere de bază a construcției.

La finisarea desenelor și modelelor de piatră și metale realizate cu ajutorul unor materiale precum:

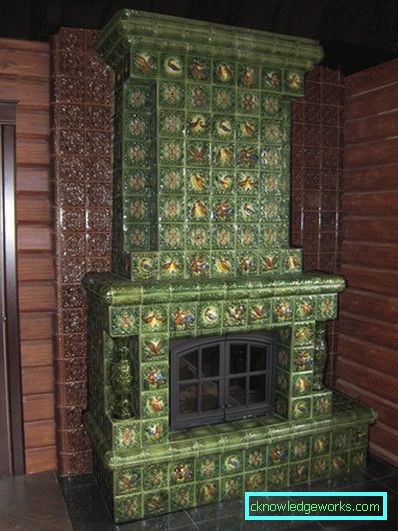

țiglă (clincher, țiglă);
cărămizi (refractare roșie, cărămizi sau ceramice);

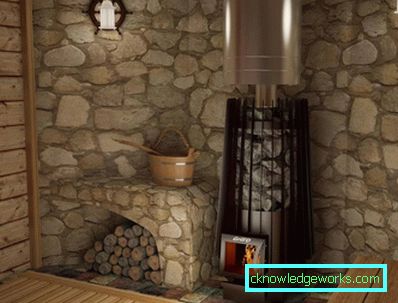

piatră (naturală sau artificială);
carcase din oțel (rezistență ridicată);
tencuiala (argila);
dale.

Cele mai bune metode sunt utilizarea cărămizilor și a pietrelor. Caracteristica principală a finisării acestor materiale este amplasarea placării la o distanță de 10-15 centimetri față de cadrul structurii, dacă există găuri care permit circulația aerului. Cea mai obișnuită și mai ieftină modalitate de a decora este vopseaua.

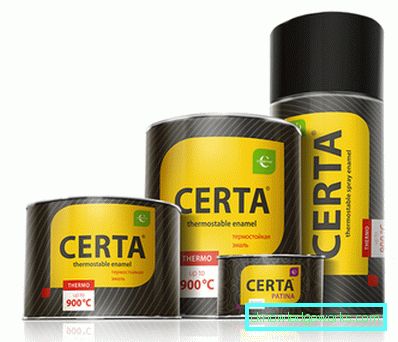

Trebuie reținut faptul că coloranții convenționali bazați pe uleiuri și emailuri nu vor funcționa pentru acest lucru. Ar trebui să utilizați o rezistență specială la căldură, de exemplu, OS-82-03 "Certa". Vopsirea camerei de baie necesită, de asemenea, amestecuri speciale de colorare rezistente la umiditate, de exemplu, KO-8101 sau KO-8222.

Înainte de a picta cuptorul, trebuie să pregătiți cu atenție suprafața, curățați-o și degresați-o.

Sfaturi și trucuri

Experții recomanda în fabricarea cuptorului metalic pentru o baie să urmeze câteva recomandări simple, cum ar fi:

Trebuie reținut faptul că metalul este supus deformării sub acțiunea temperaturilor ridicate. Este necesar să selectați corect grosimea optimă a materialului;
metalul prea gros va cauza consumul de combustibil neeconomic și va crește timpul de încălzire a încăperii;
pentru optimizare, se recomandă proiectarea coșului de fum astfel încât să treacă prin rezervorul de apă;
finisajul structurii metalice ar trebui să asigure curgerea aerului;
un cuptor cu strat redus de carbon va "depăși cu ușurință" posibilele reparații;

pentru a evita situațiile în care cuptorul fumează, se recomandă să cumpărați blocuri de coșuri gata făcute;
baza cuptorului poate fi o podea de ciment, o foaie de metal sau o secțiune acoperită cu plăci refractare;
merită să ne amintim că pentru încălzirea unui sobă de lemn este nevoie de timp și o cantitate semnificativă de combustibil;
în mod eficient încălzi o sobă de metal numai într-o încăpere mică;

alegerea amplasamentului sursei de căldură joacă un rol crucial pentru eficacitatea băii;
lângă corpul sobei, asigurați-vă că acoperiți pereții cu materiale incombustibile;

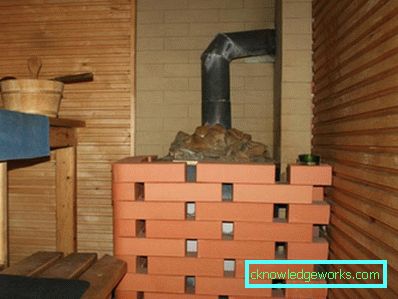

după instalare, se recomandă o finisare de cărămidă sau piatră. Acest lucru va evita arsurile accidentale și va face cuptorul mai atrăgător.

În Rusia, înălțarea în baie este un ritual întreg, un obicei. Efectul pozitiv al saunei asupra sănătății fizice a fost cunoscut din cele mai vechi timpuri. Multe terapii medicale astăzi nu pot face fără baia rusă. Este dificil să se supraestimeze valoarea sa în tratamentul diferitelor afecțiuni. Alimentația modernă cu o cameră de aburi și aburi elimină greutatea în exces. Baia întinerește și ușurează oboseala și stresul.

Cuptorul este componenta centrală a fiecărei băi. Încălzirea optimă a camerei și calitatea aburului depind de alegerea corectă a construcției, amplasarea bună și instalarea corespunzătoare.
