Coș de baie: tipuri, dispozitiv și instalație

• tipuri
• Selectarea mărimii
• Evaluarea producătorilor
• dispozitiv
• instalare
• curățenie
• Erorile posibile

Viteza de încălzire a apei în camera de spălare și menținerea căldurii în camera de aburi, siguranța împotriva incendiilor și curățenia aerului din baie depind de un coș de construcție corect construit. Efectuarea acestui design cu mâinile tale nu este ușor, dar destul de realistă.

tipuri

Există coșuri interne și externe. Primul set peste aragaz până la tavan și duce la stradă prin mansardă și acoperiș. Produsele de ardere trec prin țeavă, asigurând încălzirea camerei și reducând consumul de combustibil. Iar conducta însăși nu se deteriorează din cauza vagarelor vremii, deoarece este localizată în interiorul băii.

Dezavantajele designului includ complexitatea construcției, deoarece coșul de fum se realizează prin podele de baie. În cazul în care se formează găuri în țeavă, este posibil ca fumul să intre în încăpere și există, de asemenea, o probabilitate mare de incendiu.

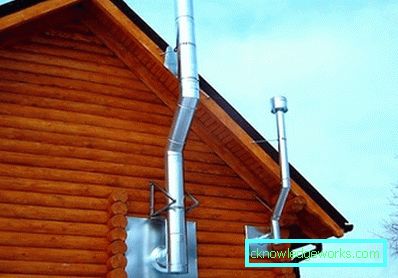

Coșurile externe sunt o țeavă care este ținută în afara băii de-a lungul peretelui lateral. o astfel de coșul este ușor de întreținut și ignifug, dar necesită încălzire suplimentară și crește consumul de lemn de foc. Prin urmare, mulți sunt înclinați să construiască coșuri interne.

Coșurile sunt, de asemenea, împărțite în mai multe tipuri, în funcție de materialele din care sunt fabricate. Materialul tradițional pentru o țară rusă cu încălzitor închis este cărămidă. Acest material puternic, durabil și ignifug se încălzește mult timp și păstrează căldura bine. Construcția unui coș de cărămidă este un proces laborios., iar funinginea se depune pe suprafața interioară a acesteia, prinsând fumul în coșul de fum și reducând pofta.

Coș de metal ușor de instalat, are o suprafață interioară netedă, încălzește rapid apa. Țevi de oțel sunt încălzite în câteva secunde, iar fonta sunt grele și montarea lor singură nu este atât de ușoară.

Opțiunea ideală este considerată a fi oțel inoxidabil, care are o greutate redusă, o încărcătură bună și o rezistență la temperaturi ridicate.

Căderile de temperatură afectează negativ conductele de perete, prin urmare observați construcția dublă de tip sandwich. Sandwich-ul de coș este alcătuit din două țevi cu izolație necombustibilă din vată de bazalt sau ceramică sau din vermiculită. O țeavă din oțel galvanizat sau din oțel inoxidabil păstrează izolația uscată, în timp ce o țeavă mică elimină fumul.

Hornul cu trei circuite omoară două păsări cu o singură piatră: elimină fumul și ventilează camera. Principiul de funcționare este simplu: fumul se găsește de-a lungul țevii principale, cel de-al doilea răcește primul, iar al treilea pune izolația termică. Ușurința de construcție, ușurința de instalare, siguranța maximă împotriva incendiilor și durata de viață îndelungată o fac mai potrivită pentru băi.

Din materiale moderne Cernele chimice sunt considerate cele mai fiabile, rezistă la temperaturi de până la 600 de grade. Ceramica este rezistentă la apă și păstrează căldura bine și este foarte rezistentă la coroziune. Este proiectat pentru clădiri din cărămidă solidă.

Uneori există informații despre proiectarea coșurilor de fum din buteliile de gaz moarte, resturile de țevi, amortizoarele de zgomot dintr-un camion și alte materiale improvizate.

Experții într-o singură voce spun despre riscul de incendiu al acestei situații, deoarece hornul trebuie proiectat în conformitate cu toate regulile. Apoi, restul în baie va fi nu numai confortabil, dar și sigur.

Selectarea mărimii

Diametrul țevilor de coș este proiectat ținând cont de capacitatea cuptorului, iar lungimea acestuia depinde de amplasarea construcției cuptorului în baie. Indiferent de caracteristicile de construcție, coșul de fum trebuie instalat în conformitate cu normele SNiP și cu regulile lucrărilor de conducte și cuptoare.

Produsele de combustie din combustibil solid trebuie să fie îndepărtate prin coșul de fum, care este instalat pe verticală fără a reduce secțiunea transversală.

Grosimea coșului de oțel rezistent la coroziune trebuie să fie de cel puțin 1 mm, caramida - 120 mm și betonul - 60 mm.

Izolația neinflamabilă va proteja structurile adiacente hornului și pardoselilor din materiale combustibile. În acest caz, pereții din beton sau din cărămidă ai coșului de fum ar trebui să se afle la o distanță de 130 mm de straturile din lemn, iar ceramica - 250 mm.

Adâncimea buzunarelor de la baza conductelor este de până la 250 mm. Au găuri pentru curățare, închise cu ventile speciale. Dacă în baie sunt instalate mai multe sobe, fiecare trebuie să aibă un coș separat.

Cu cât este mai mare coșul, cu atât este mai mare împingerea, orice obiecte din apropierea gurii coșului îl agravează, astfel încât înălțimea conductelor trebuie să fie de cel puțin 5 metri. În ceea ce privește înălțimea coșul de pe acoperiș, ar trebui să se ridice mai mult de 20 cm deasupra acoperișului plat. Dacă conducta este situată la o jumătate sau trei metri de creastă, ea nu este așezată nici mai jos decât nivelul creastei, iar înălțimea acesteia depășește 50 cm.

Dacă distanța dintre creasta acoperișului și coșul de fum depășește trei metri, trageți mental o linie din creastă în conductă în jos de la orizont la un unghi de 10 grade: conducta instalată trebuie să fie deasupra acestei linii. În general, coșul de fum ar trebui să fie la 50 cm deasupra capului clădirii.. În cazul în care acoperișul clădirii este fabricat din materiale combustibile, înălțimea coșului de fum ar trebui să atingă unu sau unu și jumătate de metri.

Parametrii coșului sunt strict prescrise de standardele SNiP. Astfel, pentru îndepărtarea completă a gazelor de ardere, diametrul interior al coșurilor de beton și cărămidă ar trebui să fie de cel puțin 140x140 mm, cu o putere a cuptorului de până la 3,5 W, 140x120 la 3,5-5,2 W și 140x270 la 5,2-7 W.

Secțiunea circulară a furtunurilor din oțel și ceramică este de cel puțin 16 cm, cu un cuptor cu o capacitate de până la 3,5 W, de 19 cm - de 3,5-5,2 W și de 22 cm cu o putere de 5,2-7 W. Pe șemineele sobelor cu combustibil solid, puneți dimensiunea supapei de 15x15 mm.

Evaluarea producătorilor

Majoritatea cumpărătorilor preferă structurile din oțel inoxidabil ușor și ușor de instalat. Judecând după recenzii, produsele principale ale trei producători autohtoni: Ferrum, "Feringer" și Craft.

"Feringer" specializată în fabricarea produselor din oțel negru rezistent la căldură. Grosimea de 3 mm și capacitatea de a rezista la temperaturi ridicate (până la 600 de grade) permit instalarea țevilor în interiorul sălii de aburi. Aceste coșuri sunt durabile, nu se întunecă din căldură, sunt transportate în siguranță prin tavan.

Singurul lor dezavantaj este diametrul standard de 110 mm.

Feringer

Ferrum și ambarcațiunile de artizanat se specializează în producția de coșuri din oțel inoxidabil. Diferența este aceea Ferrum produce atât oțel inoxidabil, cât și oțel galvanizat. În același timp, primul este destinat pereților cu un singur circuit și pereților interiori ai coșurilor cu dublu circuit, iar cel de-al doilea este destinat numai conductei exterioare a unui horn de tip sandwich.

Produse de artizanat din oțel rezistente la influențele agresive asupra mediului. Molibdenul, titanul și nichelul conținute în ele fac coșul rezistent la coroziune și oxidare, la temperaturi ridicate și joase și, de asemenea, crește rezistența acestuia.

Ferrum

ambarcațiune

dispozitiv

În mod ideal, coșul este o structură orizontală, dar în majoritatea cazurilor părțile sale sunt dispuse atât orizontal cât și vertical.

Prin urmare, completați elementele de conectare speciale ale coșului:

• genunchi responsabil de buna conectare a elementelor din coș. Când alegeți acest conector, acordați atenție unghiului de înclinare.

• Conector cu trei orificii trebuie să fie atașat la țevi. Dacă acest lucru nu se face, fumul va intra în sălile de baie, ceea ce nu contribuie la o odihnă plăcută.

Tea este ușor de curățat de cenușă, datorită elementului ușor de detașat sub formă de pahar.

genunchi

reper

• priză protejează împotriva căldurii puternice adiacent structurii de coș și, prin urmare, este necesar în prezența podelelor din lemn. Acest element este utilizat ca izolație pentru conducte dacă podul și acoperișul sunt realizate din materiale combustibile.

• Acoperișul sau fusta acoperișului legătura strânsă dintre acoperiș și coșul de fum, protejând interiorul de ploaie și zăpadă. Umbrela instalată pe partea superioară a coșului de fum protejează întreaga structură de vagarele vremii, de distrugerea materialului și de insecte.

priză

fustă

În plus față de elementele de conectare, setul standard include dispozitive de fixare - cleme și brațe pentru fixarea structurii și a porților care reglează tracțiunea. Dispozitivul de oprire a scântei, care este un grătar de fier cu o vizor, protejează clădirea împotriva scânteilor de incendiu.

Există o serie de elemente importante ale coșului de fum, fără de care este imposibil să ne imaginăm echipamentul băii:

• Schimbătorul de căldură este un rezervor cu o grosime de plăci de oțel 114-115 mm, instalat ca element de pornire al coșului de fum. Se utilizează pentru a proteja însoțitorii de baie de contactul cu suprafața fierbinte a cuptorului și pentru a accelera procesul de încălzire a apei.

• Un exemplu clasic de schimbător de căldură este un economizor, care este instalat deasupra unui cazan de baie sau aragaz. Acest dispozitiv are proprietăți anti-coroziune și rezistent la acizi, la fel de adecvat pentru sălile de baie mari și mici.

Aerul circulă prin tuburile de convecție ale economizatorului, astfel încât intrarea monoxidului de carbon în tuburile exterioare și în compartimentele de baie este exclusă.

Schimbătorul de căldură

economizor

• Aparatul cu abur sau generator de abur de casă este utilizat pentru a crea abur umed sau uscat. Aparatul economisește apă, nu ocupă mult spațiu. Este ușor de asamblat: conductele metalice cu diametrul de 5-7 cm sunt așezate deasupra încălzitorului, astfel încât apa să fie turnată de la un capăt și aburul vine de la celălalt.

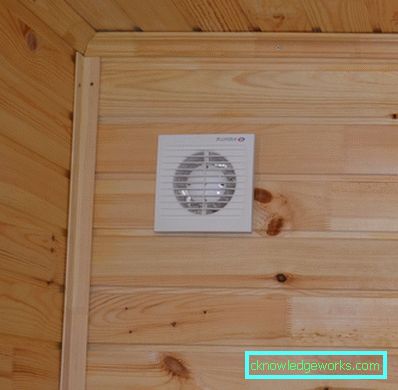

• Pentru prevenirea stagnării fungilor și a aerului, este important să depanați sistemul de ventilație. Dar dacă într-o baie din lemn camera este ventilată prin decalajul dintre plăci, atunci pentru bai din caramida sau beton este necesar să dotați capota. Ventilația adecvată asigură aer curat, permite uscarea compartimentului de spălare după procedurile de baie și distribuția uniformă a aerului cald în camera de aburi.

Generator de aburi

Hota de evacuare

instalare

Aranjarea coșului de fum nu este o sarcină ușoară și consumatoare de timp, dar dacă urmați instrucțiunile în mod clar, este foarte posibil să montați o unitate sigură și ignifugă cu propriile mâini. Imediat înainte de instalare, fixați materialul rezistent la temperaturi ridicate pe pereții băii (de exemplu plăci de azbest).

Asigurați-vă că îmbinările coșului de fum nu sunt la nivelul podelelor și al acoperișului. Lubrifiați îmbinările cu compuși ermetici rezistent la căldură și fixați-le suplimentar cu cleme. Lacune largi umplut cu cordon de azbest, iar sigiliul de cauciuc va fi necesar după ce coșul este pe acoperiș.

Scrierea unui ghid pas cu pas pentru instalarea fiecărui tip de cuptor nu este posibilă, deoarece totul depinde de caracteristicile clădirii. Dar, treptat, ia în considerare schema de amenajare a forțelor proprii ale coșului de fugă destul de reală.

Versiunea cea mai simplă de instalare a coșului intern din metal este instalată după cum urmează:

• Primul element al țevii este atașat direct la duza cuptorului, urmată de o poartă care reglează forța.

• Pentru a trece prin tavan, faceți o gaură pătrată și colectați o cutie metalică cu o gaură străpunsă. Gaura corespunde diametrului țevii, iar înălțimea cutiei este cu 0,4 m mai mult decât grosimea tavanului.

• Instalați conducta în tavan, fixați-o și apoi treceți conducta la mansardă. Acestea din urmă ar trebui izolate cu lut expandat sau vată minerală din piatră, iar pentru cutie să se facă o acoperire cu o gaură intermediară.

• Apoi, tăiați o gaură în acoperiș, atacați azbestul rezistent la căldură de jos și, de sus, izolați conducta cu vată minerală sau azbest.

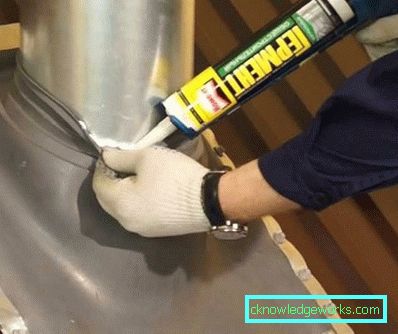

• La finalizarea lucrărilor, puneți pe manșetă o manșetă hidraulică de protecție din cauciuc și sigilați îmbinările cu un material de etanșare.

Coșul exterior necesită mai puțin timp, deoarece nu este așezat pe plafon, ci pe perete. Un cot de metal cu un unghi de înclinație adecvat este atașat la duza și apoi la conductă. În perete se face o gaură, se montează o cutie metalică, iar țeavă se scoate.

O teapă este atașată din exterior, permițând coșul de fum să fie ținut sus și jos și de-a lungul peretelui. Țeava este ridicată deasupra creastei de aproximativ 0,5-0,6 metri, acoperită cu o umbrelă, iar fantele de pe perete sunt etanșeizate cu un agent de etanșare rezistent la căldură.

Aceste modele rapid vystyvayut, prin urmare, necesită izolare suplimentară. Pentru a nu vă complica viața, utilizați țevi cu izolație cu spumă PU, care reduce semnificativ pierderile de căldură și protejează împotriva înghețării.

Șemineele de tip sandwich din metal câștigă din ce în ce mai mult popularitate. Acestea includ un strat de izolație care protejează supraîncălzirea exterioară și permite încălzirea rapidă a țevii interne.

Instalarea unor astfel de structuri face acest lucru:

• Marcați ieșirea coșului de fum pe tavan și pe acoperiș și faceți găuri. De-a lungul perimetrului găurilor, este lăsată aproximativ 10 cm pentru izolarea termică a unui horn de tip sandwich din podele din lemn. Locul de intrare al țevii în tavan este acoperit cu vată minerală sau de sticlă.

• În cazul în care distanța de la mansarda de baie la acoperiș este mai mult de unu și jumătate de metri, determina locația unității de descărcare, care este instalat în pod. Colțurile metalice și elementele de montare vor prelua sarcina conductei și vor preveni apariția vibrațiilor laterale.

• Tubul interior este introdus bine în coș, toate elementele tubului sunt introduse una în cealaltă, iar îmbinările și curbele sunt fixate cu cleme.

• În deschiderea tavanului este plasat un spărgător de foc, la care tunelul este sudat cu diametru mai mare decât tubul exterior de tip sandwich. Datorită acestui fapt, se produce o creștere a zonei opririi și stabilitatea crește în timpul sarcinilor laterale. Etapa finală a lucrării constă în sigilarea punctelor de ieșire și a îmbinărilor și instalarea unei umbrele pe coș.

Structurile din cărămidă au fost și rămân una dintre cele mai dificile, dar nu-și pierd pozițiile datorită stării de etanșeitate și a siguranței la foc. Așezați coșul de cărămidă în cameră este mai bine să efectuați pe lut, și deasupra acoperișului - mortar de ciment-nisip.

Deci, procedăm:

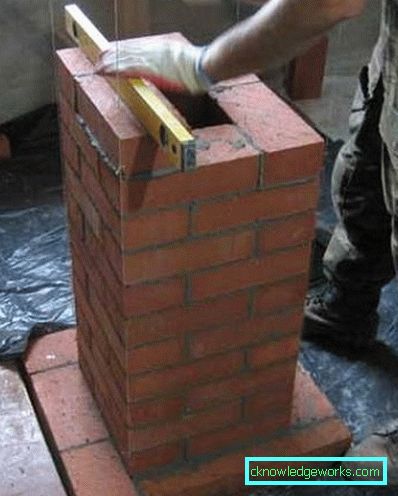

• Mai intai trebuie sa faci un markup pe tavan si acoperis folosind un nivel sau plumb. Apoi a văzut prin găuri strict verticale, pregătește o soluție.

• Partea pregătită a aragazului este așezată pe locul pregătit. Este așezat vertical și asigurați-vă că suprafața sa interioară este netedă, deoarece neregularitățile reduc pofta. Corectitudinea poziției părții de grătare este controlată cu ajutorul unui fir întins între unghiul primului rând de zidărie și unghiul deschiderii tavanului. Lățimea coșului de fum este o jumătate de cărămidă.

• Puful extinde pereții exteriori ai coșului de fum și fixează fiabil fiabilul. Pentru a crește stabilitatea, folosiți fitinguri de construcție: nu trebuie să fie în interior și vizibile - în exterior. Când se așează fuzzy, fiecare rând nou cu un sfert este superior celui anterior. Ca urmare, lățimea coșului de fum va fi o cărămidă, iar cea mai largă parte a structurii va fi la nivelul tavanului.

• Pentru a fixa coșul de fum, de-a lungul întregului perimetru al plăcilor fuzzy, tăiate sunt lipite pe tavan, care va ține structura și îi va împiedica să se miște de vânt. Apoi, fuzzul este transferat în coloană, reducând treptat lățimea coșului de fum și așezându-l pe acoperiș.

• O ploaie de ploaie și apa topită este așezată similar pufului. În mărime, un sfert din cărămidă depășește înălțimea, iar înălțimea acestuia depinde de panta acoperișului.

Este important ca vidra să pornească de la fundul acoperișului și să aibă două rânduri deasupra punctului de sus.

• Apoi, așezați gâtul structurii, așezați vârful și un capac metalic. Acesta din urmă este atașat la cutie, iar la îmbinări este fixat cu o clemă din oțel cu material rezistent la căldură. Ideal pentru acoperișurile din metal și pentru acoperișul ondulat.

Furtun ceramic fiabil și frumos constă dintr-o țeavă interioară, un strat termoizolant și cărămizi orientate spre exterior.

Se stabilește după cum urmează:

• În funcție de caracteristicile băii, hornurile ceramice sunt instalate fie pe fundația hotelului de lângă sobă, fie pe partea superioară a acesteia. Este important ca locul să fie perfect neted. Pregătiți o lungime specială a lipiciului și a fitingurilor pentru fixarea suplimentară. Construcția ceramică protejează podelele din lemn de căldură de căldură, deci nu are nevoie de izolație atunci când trece prin tavan și acoperiș.

• Mai întâi, instalați două jumătăți ceramice, inserați armăturile în găurile laterale. Decalajul dintre armătură și cărămida ceramică este turnat cu adeziv, în timp ce este suficient ca adezivul să li se alăture în mai multe locuri.

• Conducta ceramică trebuie să fie înfășurată cu un izolator termic sub formă de vată minerală și să-l atașați cu un jug. În mod similar, pregătiți toate conductele, numărul cărora trebuie să se potrivească cu înălțimea structurii.

• Țeava este plasată într-o gaură ceramică și verificați corectitudinea poziției acesteia. Apoi puneți al doilea pe clei și puneți-l mai întâi în priză. Construcția "pune" pe clei, fără a uita să elimine excesul din interiorul țevii. Al treilea, al patrulea și toate conductele ulterioare sunt instalate în același mod.
• În pod, umpleți sloturile cu plinte de lemn, apoi întăriți structura cu plăci. Dacă înălțimea nu depășește un metru și jumătate, este suficient să atașați panourile în jurul perimetrului coșului de fum și să-l ungeți pe podelele de la mansardă.

Pentru o versiune superioară a plăcilor se realizează fixarea adițională a colțurilor din lemn sau metal. Lucrările de construcție sunt realizate cu etanșare sigură a acoperișului cu elemente din fabrică.

curățenie

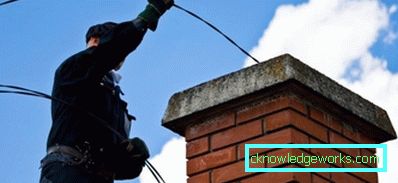

Coș de baie curățat cel puțin de două ori pe an - în primăvară și toamnă. Există o serie de motive pentru aceasta: condensul rezultat, obiectele străine care intră în țeavă, dar adesea coșul este curățat de funingine și funingine. Acestea din urmă depind de tipul de combustibil utilizat: brichetele speciale sau Euro-combustibilul încetinesc acumularea de funingine, dar combustibilul din lemn contribuie la creșterea frecvenței curățărilor.

Astăzi există trei moduri populare de curățare a coșului de fum. Mijloacele tradiționale de curățare a coșului de fum sunt considerate a fi un ruf, care pot fi cumpărate de la orice magazin de articole de fierărie sau fabricate din materiale uzate.

Pentru a realiza acest dispozitiv simplu, veți avea nevoie de o mătură cu tije de plastic, o șaibă, un șurub auto și un cablu de o jumătate sau două metri lungime, cu o încărcătură de două până la trei kilograme. Procesul de a face o mantie arata astfel:

• Barele de burete sunt plasate în apă clocotită pentru a se înmoaie, apoi a le debloca în direcții diferite și a distribui uniform.

• Fixați tijele netezite cu o șaibă și șuruburi.

• La baza șanțului cu curele fixați cablul cu o sarcină.

• Etapa finală se potrivește dimensiunilor, deoarece rufele ar trebui să fie puțin mai mari decât coșul de fum. Stabiliți corect dimensiunea va ajuta șablonul, tăiat din carton.

Curățarea coșului de fum este foarte simplă. Încărcarea este coborâtă în coșul de fum, apoi bara și apoi conducta este curățată cu mișcări de translație. Un alt instrument de curățat "acasă" este un furtun.

Înainte de a curăța coșul de fum, mai întâi pregătiți un loc la cuptor, trageți furtunul prin țeavă și curățați-l, trăgându-l în direcții diferite. În acest caz, furtunul este bun pentru curățarea de funingine și funingine, iar mantaua îndepărtează și obiectele străine.

Remediile populare, cum ar fi peelingul de cartofi sau combustibilii combustibili, se disting prin simplitate și eficiență. În primul caz, o găleată de peeling de cartofi este aruncată într-un cuptor roșu-fierbinte (posibil mai puțin - totul depinde de dimensiunile interne ale cuptorului). Amidonul eliberat din purificare reacționează cu funingine și dispare în decurs de două până la trei zile. Adevărat, experții recomandă să curățați din nou mantaua sau furtunul de coș.

Combustibilul cu combustibil ridicat este lemnul uscat de aspen. Deschideți supapa de coș, supapa de coș, ușa camerei de ardere și mențineți focul arzând timp de două până la trei ore. În acest timp, funinginea și funinginea arde complet. Pentru o astfel de coș de curățare trebuie să reziste la temperaturi de peste o mie de grade.

Chimicalele moderne lichide și solide câștigă popularitate, care sunt plasate în focar împreună cu lemn sau cărbune. Curățesc repede coșul de fum, sunt accesibile, ieftin și sigur.

Pentru a preveni blocajele, este suficient să arziți folie de aluminiu cu combustibil o dată la fiecare zece cuptoare. Este important să fie ars, nu doar aplatizat de căldură.

Erorile posibile

De asemenea, se întâmplă că, în ciuda corectitudinii calculelor, o eroare intră în proiectarea coșului de fum. Nu există motive pentru panică, dar este important să știți cum să eliminați defectul neplăcut.

Lemnul de foc, focul acoperit cu funingine și fluxurile de fum "vorbesc" de o mică povară. Acest lucru se întâmplă în cazul poluării grele sau al unui coș de fum scurt. În primul caz, coșul este curățat, în cel de-al doilea - mărit cu ajutorul conductelor izolate. Dacă pescajul rămâne același, schimbați diametrul coșului..

Umflarea fumului care evacuează din găurile de aer indică răsturnarea. Acest lucru se întâmplă atunci când coșul este îndepărtat incorect sau partea superioară a acestuia nu este suficient izolată. Adesea soluția problemei constă în izolarea coșului de fum.

Dacă soba este abia încălzită, ajustați forța.

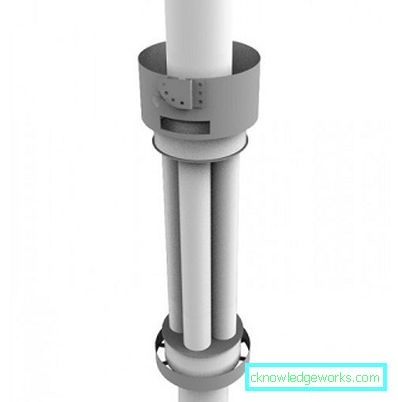

Pentru a face acest lucru, instalați un modul de evacuare a căldurii cu aripioare metalice, care acționează pe principiul unui radiator sau module de stocare a căldurii cu pereți dubli cu așchii de piatră sau nisip perlit în loc de izolare.

Încălzirea puternică a părților individuale ale coșului indică o contracție a izolației de calitate slabă. Construcția trebuie înlocuită și ca soluție temporară să asamblați carcasa termoizolantă din plăcile din fibră de gips și să o umpleți cu vată de piatră.

Pentru a corecta erorile în proiectarea coșului de fum ajutați la duzele speciale-deflectori. Ventilul de vânt reduce riscul de răsturnare și o îmbunătățește. Rotirea este aproape nepotrivită pentru coșuri de fum, deoarece în calm se înrăutățește pofta, iar bâta în timpul iernii blochează calea de fumat. Pompa electrică vă permite să furnizați o aprindere rapidă și să reduceți pofta.

Capul balanței

Pompă electrică

Cum să conduceți un coș de fum prin tavanul în baie, veți învăța din videoclipul de mai jos.
