Sobe de baie de la o țeavă (59 fotografii)

Cum de a face o sobă de baie din țeavă?

• Funcții de selecție
• Schemă și dimensiuni

• vertical
• orizontală

• fundație
• teren de fotbal american

• Caramida din cărămidă

Cuptoarele metalice realizate din țevi, în majoritatea cazurilor, este dificil să se numească o piesă de mobilă estetică, deoarece, în definitiv, scopul principal al acestora este de a încălzi rapid și eficient o cameră de aburi. Cu toate acestea, o caracteristică distinctivă a unui astfel de cuptor este posibilitatea producerii sale independente, ceea ce reduce semnificativ costurile atunci când se instalează o baie.

Funcții de selecție

Cuptorul pentru o baie dintr-o conductă - cea mai răspândită opțiune a dispozitivului de încălzire pentru o cameră de aburi de orice dimensiune. Un astfel de cuptor își îndeplinește calitativ funcțiile, este sigur atât la etapa de construcție, cât și în timpul funcționării. Principalul avantaj este posibilitatea de auto-ridicare a unui astfel de aragaz.

Atunci când alegeți o sobă specială, trebuie să luați în considerare dimensiunea și aspectul camerei duble, precum și preferințele personale. Pentru o cameră cu aburi mică, este de obicei recomandată instalarea unui cuptor vertical dintr-o țeavă. Aceasta este o opțiune mai compactă, care nu ocupă mult spațiu în cameră. Proiectarea unei astfel de instalații presupune prezența nu numai a compartimentului cuptorului, ci și un spațiu suplimentar pentru pietre, precum și un rezervor de apă pentru încălzire. În exterior, aragazul seamănă cu o sobă clasică.

Dacă alegerea a căzut pe acest soi, atunci trebuie amintit că opțiunea prezentată are calități termice mai scăzute, iar ușile de ardere și suflanta sunt amplasate în camera dublă.

Dacă spațiul permite, ar trebui acordată o mai mare preferință soiului orizontal. Există, de asemenea, zone pentru a pune pietre și un container pentru încălzirea apei, dar ușile și cenușa sunt situate la sfârșitul instalării și, prin urmare, pot fi amplasate în afara camerei duble, de exemplu, în salon sau în afara băii, ceea ce simplifică foarte mult procesul de aprindere.

Zona de piatră de încălzire este mult mai mare datorită lungimii mai mari a acestei opțiuni, în camera de aburi crește convecția naturală a aerului cald.

Printre avantajele principale ale țevilor de oțel utilizate pentru aragazul de baie sunt următoarele:

• stabilitatea mecanică a stratului de acoperire;
• o disipare de căldură sigură;
• coeficient scăzut de expansiune atunci când este încălzit;
• capacitatea de a retine caldura chiar si dupa arderea lemnului;
• capacitatea de a utiliza orice tip de combustibil;
• cusături de sudură minime;
• abur de încălzire rapidă.

Nu puteți ignora câteva dezavantaje ale structurilor metalice:

• metalul se încălzește repede, dar se răcește la fel de repede, adică trebuie să adăugați combustibil destul de des pentru a menține temperatura necesară a aerului;
• căldura este distribuită neuniform în întreg spațiul.

Dacă comparați sobe de metal și cărămidă pentru o baie, acesta din urmă pierde în astfel de criterii ca viteza de încălzire, probabilitatea de otrăvire cu monoxid de carbon, ușurința de fabricație.

Atunci când alegeți o țeavă de metal pentru încălzirea băii, acordați atenție următoarelor aspecte:

• verificați rezistența structurii;
• asigurați-vă că suprafața nu este deteriorată sau corodată;
• în cazul defectelor, este necesară realizarea armăturii cu plăci metalice sudate;
• Puteți face găuri funcționale în zone corozive.

Nu luați oțel cu conținut ridicat de carbon sau aliat. Ele nu sunt potrivite pentru a face o sobă. Este de preferat alegerea oțelului cu un conținut de carbon de până la 2%. Calculați materialul cu conținut ridicat de carbon poate fi starea de scântei în timpul frecarii suprafeței șmirghelului. Are scantei albe sub formă de stele, care se împrăștie în direcții diferite, în timp ce scânteile de oțel cu conținut redus de carbon se disting printr-o culoare gălbuie și dreptate. În cazul aceluiași test, oțelul aliat va avea scantei roșii, portocalii sau strălucitoare.

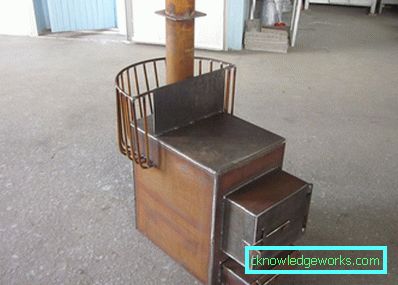

Cuptoarele de baie sunt fabricate nu numai din țevi metalice, ci și din tablă de oțel. Mai des, din acest material lasă o formă dreptunghiulară.

În comparație cu această instalație, tubul rotund are următoarele avantaje:

• o conductă metalică este mult mai ușoară în ceea ce privește producția - de fapt, este deja o cutie de foc deschisă, spre deosebire de plăcile care trebuie tăiate, tăiate, asamblate și sudate;
• țevi - cea mai economică opțiune;
• procesul de schimb de căldură cu aerul înconjurător în prezența unui cuptor cu baie rotundă este mai eficient;
• în ceea ce privește mișcarea gazelor de ardere, tubul rotund finit se dovedește, de asemenea, mai selectiv;
• durata de funcționare a unui cuptor rotund este mai lungă, chiar dacă comparați țevi dreptunghiulare și cilindrice din același material.

Schemă și dimensiuni

Atunci când alegeți cea mai preferată variantă a țevii, trebuie luată în considerare secțiunea internă și grosimea oțelului. Pentru a face acest lucru, ne uităm la marcaj: de exemplu, este indicat "400 * 7", ceea ce înseamnă că diametrul este de 400 mm, iar grosimea peretelui de 7 mm este de 7 mm. Pentru cuptoarele de baie se recomandă utilizarea țevilor cu un diametru de 500-600 mm și o grosime de 7-13 mm, dar acest lucru nu este obligatoriu, alegerea mărimii țevii metalice depinde de zona camerei de aburi și de volumul necesar de apă.

Cea mai comună dimensiune a țevii pentru o baie este de 530 mm; astfel de instalații sunt considerate optime pentru camerele de abur standard. Unele băi nu se pot bucura de camere de aburi spațioase, ele sunt folosite, într-adevăr, pentru spălare și nu pentru odihnă lungă, iar apoi aici sunt amplasate mici sobe, de exemplu, cu un diametru de 426 mm. Dacă spațiul camerei de aburi permite, atunci o conductă cu un diametru de 630 mm va face.

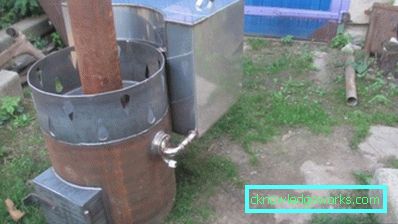

vertical

Cuptoarele tip verticale au de obicei o dimensiune compactă. Barele de grătar și încălzitorul sunt sub unul altuia și, prin urmare, diametrul cuptorului este diametrul țevii. Fabricarea acestui soi nu este dificilă.

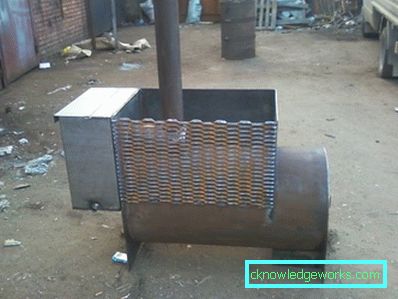

orizontală

Asamblarea unei versiuni orizontale necesită o muncă mai laborioasă. Cuptoarele tubulare sunt utilizate pentru sălile de aburi, se disting prin indicii de înaltă rezistență și creează condiții pentru transferul eficient de căldură în aerul camerei de saună.

Diferențele dintre tipurile verticale și orizontale ale cuptoarelor:

• flacăra din conducta verticală se îndreaptă puțin spre coșul din partea superioară a structurii, gazele fierbinți ating unele părți ale corpului și se află în cea mai mare parte în mijloc;
• tipul orizontal permite gaze fierbinți la partea superioară a unității, după care gazul este eliberat în coș de fum, datorită diluării aerului;
• proiectarea cuptorului vertical încălzește calitativ pereții camerei de saună, dar podeaua și aerul din partea superioară a camerei nu se pot încălzi eficient;
• varianta orizontală încălzește toate părțile spațiului, cu excepția zonei adiacente podelei și a locului de sub focar.

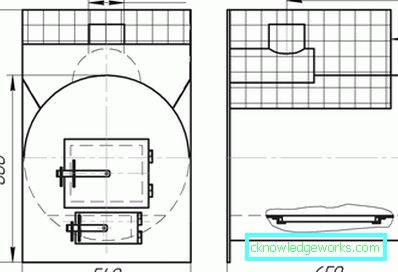

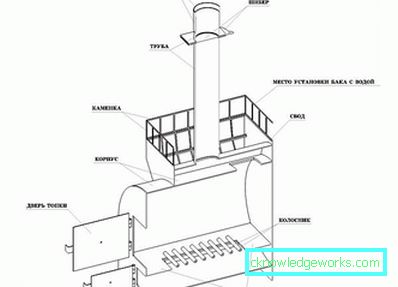

Înainte de a crea un cuptor de orice tip, dar mai ales orizontal, trebuie să faceți un desen competent al viitorului dispozitiv. Desenați o diagramă a produsului, specificați toate dimensiunile acestuia și urmați clar această instrucțiune. Erori produse în timpul fabricării cuptorului, pot afecta nu numai eficiența instalației, ci și amenință sănătatea turiștilor. În plus, simplifică foarte mult procesul de instalare.

Stăpânul, care a decis mai întâi să facă acest lucru, este mai bine să utilizeze un desen gata sau să instaleze un model.

Cum să o faceți singuri?

Selectând opțiunea de țeavă și desenând schema de mărime, continuați cu auto-asamblarea sobei.

Principalele cerințe pentru instalarea unui sobă de casă pentru baie:

• instalarea țevii se face pe fundație cu o deschizătură de 200 mm de la perete, chiar dacă cuptorul montat are o greutate mică;
• în zona în care țeavă de metal va ieși în afară, este necesară o îngroșare de 120 mm;
• 500 mm - proeminența minimă a conductei deasupra acoperișului;
• toate piesele din lemn sunt tratate cu material izolant cu un strat de lut;
• suprafața coșului de fum în zona dintre plafon și acoperiș trece prin etapele de tencuit, se aplică un mortar de var pe material;
• Rafturile trebuie să fie amplasate lângă peretele în care se află cuptorul.

Lucrarea va necesita următoarele materiale și instrumente:

• conductă pentru corpul sobei de baie;
• o bucată de țeavă pentru gazele de eșapament;

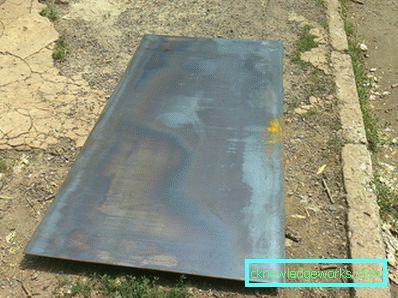

• placă metalică de 10-12 mm grosime;

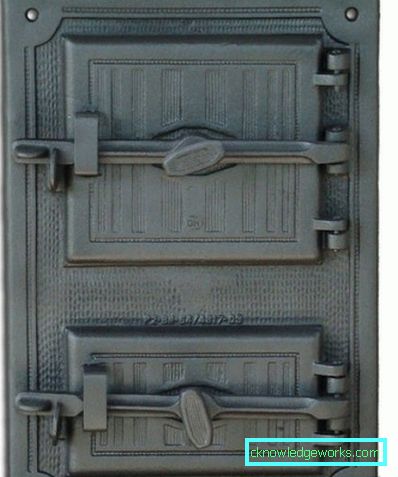

• elemente ale cuptorului, ele pot fi cumpărate sau făcute în mod independent: grătar, ușile pentru separarea focarului și a suflat, asfalt;
• bulgară;
• mașină de sudură.

După cum sa menționat mai sus, puteți să vă creați propriile accesorii pentru aragaz cu propriile mâini, dar piesele achiziționate vă vor costa foarte mult, însă acestea vor accelera încă munca, iar rezultatul va fi mai estetic.

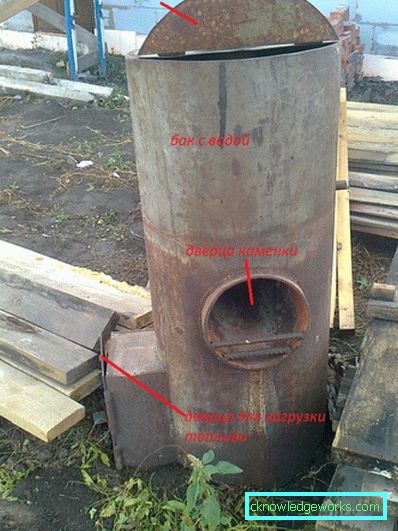

În centrul tehnologiei de asamblare a soiului vertical este o jumătate de metru resturi de țevi.

Asamblarea versiunii verticale are loc în anumite etape.

• Dezvoltăm un cofraj pentru crearea unei forme pătrate. Pentru a determina mărimea trebuie să se adauge la diametrul lateral și jumătate de metri. Pentru armare este necesară plasarea armăturii în beton. Grosimea minimă a fundației este de 200 mm. După ce betonul a fost așezat, cărămizile sunt așezate pe suprafață.

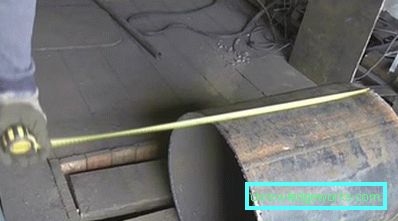

• Luăm o bucată de țeavă lungă de un metru, tăiem o gaură de 50x200 mm de jos, în timpul funcționării această secțiune va servi drept cenușă de cenușă. Asigurați-vă că partea inferioară a piesei de prelucrat este complet plat.
• Consolidați fundul focarului de deasupra ușii. Tăiați un cerc metalic cu o grosime de 12 mm și aranjați un grătar în centrul foii, care este o grilă cu dimensiunile lățimii tijei corespunzătoare distanței dintre ele.

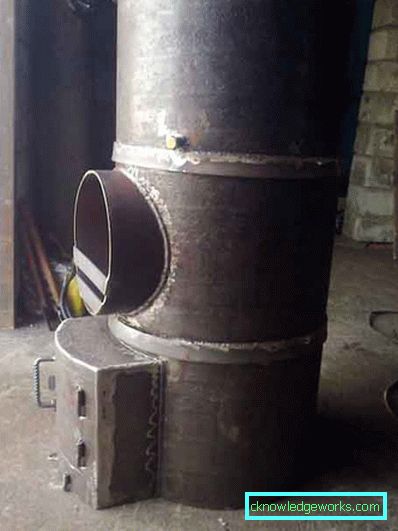

• Ne retragem de jos în jur de 50 mm și tăiem o gaură sub cuptor. Parametrii ușii - 250x300 mm. Conectați buclele și echipați cerceveaua.

• În partea de sus a focului se montează o platformă metalică dreptunghiulară, sudată la colțuri, pe o țeavă, care servește ca un tăietor. Aerul care se va întinde între pereții conductei și marginile acestei foi va fi mai bine încălzit pereții dispozitivului.
• Avem un încălzitor asupra structurii. Dezvoltăm partea sa inferioară dintr-o rețea cu tije de 12-16 mm grosime. Trageți înapoi cu 50-100 mm și sudați-l. Ușa este realizată în conformitate cu principiile ușii cuptorului.
• Rezervorul de apă poate fi realizat din foaia rămasă de 1,5 metri lungime, iar fundul acestuia va închide partea superioară a încălzitorului. În mijlocul discului, care ar trebui să crească fundul, forați o gaură sub conductă. Vom organiza un capac detașabil, sub care vom forma macaraua.

Sobe verticale de saună pregătite. Pentru fabricare nu este nevoie de materiale scumpe și instrumente moderne de înaltă tehnologie. Însă stăpânul trebuie să aibă o practică sudată.

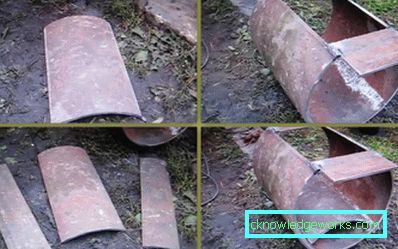

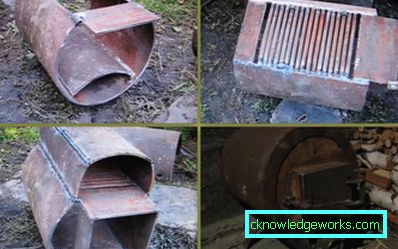

Pentru fabricarea unui cuptor orizontal va fi nevoie de o bucată de țeavă de lungime de 0,8 metri. Usa este de obicei instalata in sala de asteptare, este imposibil sa montati un rezervor de apa in teava in acest design.

Principiile adunării implică mai mulți pași.

• Prima etapă este din nou aranjamentul fundației. O facem la fel ca la instalarea opțiunii verticale.
• Tăiați un dreptunghi de 400x800 mm cu parametrii de 100 până la 120 mm în metal, sudați grătarul în centru.
• În interiorul încălzitorului viitor, sudăm miezul tăiat. Asigurați-vă că cusăturile sudate ale grătarului sunt în partea de sus, nu în partea de jos. Apoi vor primi o sarcină mai mică.
• Tăiați un plan metalic dreptunghiular, rotunjit în partea de sus, 600 mm lățime, 700 mm înălțime. Acesta va fi peretele frontal al aragazului.

• În față facem găuri pentru focar și asfalt, montează ușile.
• Pentru peretele din spate facem un dreptunghi decupat din metal. Parametrii de pregatire - 700x900 mm.
• Creați o gaură de 150x150 mm în partea superioară a carcasei în spatele ei. Din foi de metal, organizăm o boltă și o dăm de sus. Tăiați secțiunea în arc sub locul sudurii ulterioare a țevii, deplasați-o în față 100 mm.
• Conectați conducta. Arc - partea de jos a încălzitorului. Faceți peretele frontal.
• Rezervor de apă, cumpărat sau sudat manual, montat pe partea din spate a structurii.

După asamblarea cuptorului de orice tip, este necesar să îl curățați de scală și de rugina.

Să ne ocupăm de unele puncte de instalare a unui cuptor de sine stătătoare.

fundație

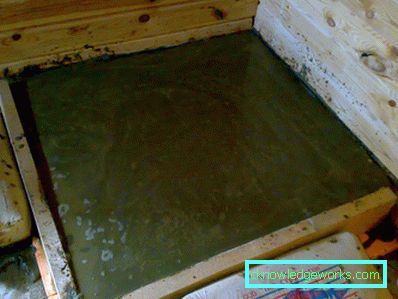

Prima etapă pentru construcția cuptorului. Ar trebui să fie efectuată în conformitate cu toate regulile și cerințele.

Pentru a crea, efectuați următorii pași:

• aducem cofraj pătrat de 200 mm înălțime;
• Pătraturi egale, de 200x200 mm, întind armătura longitudinală și transversală într-un singur strat;
• fixați elementele de armare cu firul de tricotat la îmbinări;
• la marginea zăbrelelor conducem în patru segmente de armătură, le atașăm o latură.

La două săptămâni după turnare este necesar să se deschidă ferestrele și ușile din cameră și se pune fundația cu cârpe ude. Acest lucru va împiedica apariția fisurilor pe suprafață. Pentru câteva săptămâni se recomandă umezirea cârpei.

teren de fotbal american

Grila este o grătare specială proiectată pentru a asigura tracțiunea.

Colectarea grătarului este, de asemenea, o sarcină ușoară. Pentru aceasta:

• taie un dreptunghi al parametrului necesar din metal, adică, astfel încât să corespundă în totalitate dimensiunilor interne ale țevii;
• am tăiat centrul în placa pregătită astfel încât să existe zone de sudare de-a lungul marginilor;
• Tijele metalice sudate pe orizontală sau pe verticală.

Sfaturi pentru a face

Înainte de a începe să asamblați o sobă de baie cu propriile mâini, Utilizați sfatul profesioniștilor.

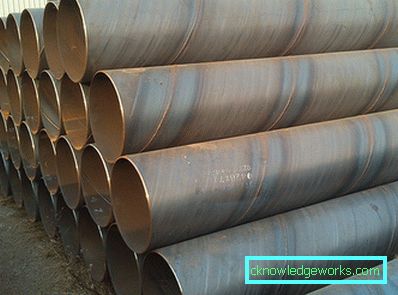

• Încercați să obțineți țevi spiralate, acestea sunt mai exacte, nu eliptice și sunt fabricate din oțel mai potrivit. Le puteți cumpăra și pentru prețul de fier vechi. Puteți utiliza conducte fără sudură, dar numai pentru fabricarea de articole mici.
• Mulți oameni preferă să folosească oțel inoxidabil laminat pentru asamblarea căminului, rezervor pentru apă și coș de fum. Aceasta este o opțiune bună, dar trebuie să vă amintiți că sudarea va necesita utilizarea de electrozi din oțel inoxidabil sau de sârmă specială de sudură.
• În timpul procesului de lucru, se recomandă sudarea suporturilor la țeavă astfel încât să nu se rostogolească și să nu compliceze lucrarea.
• Atunci când se construiește un model vertical, este necesar să se lase cel puțin 1/3 din diametrul cuptorului cu deschideri pentru introducerea fumului în coș.
• Ușa exterioară pentru pietre se recomandă a fi așezată astfel încât în ​​timpul funcționării să fie îndreptată în direcția opusă locului unde se odihnesc oamenii. Acest lucru va salva vizitatorii la baie de la arsuri cu abur fierbinte atunci când umiditatea devine pe pietre fierbinți în timp ce menținerea căldurii.

• Mulți meseriași recomandă plasarea sudurii sub grătar, deoarece cusăturile de legătură sunt distruse în primul rând sub influența temperaturii.
• Se recomandă încălzirea pereților exteriori ai coșului cu un strat gros de lână minerală sau bazalt pentru a reduce probabilitatea de coroziune în interiorul structurii.
• Este necesar să umpleți rezervorul cu apă înainte de aprindere - umiditatea prinsă pe suprafața metalică poate cauza arsuri cauzate de impactul cu aburi.
• Pentru decorare, se recomandă acoperirea cuptorului cu vopsea refractară.
• Dacă cuptorul este acoperit cu vopsea, atunci înainte de instalare este mai bine să îl încălziți cu aer proaspăt. Astfel, excesul de vopsea va arde fără să dăuneze corpului uman.
• Acoperiți aragazul cu un ecran din cărămidă. Acest lucru va oferi o distribuție mai uniformă a aerului încălzit, precum și salvarea restului de arsuri grave.

Exemple de succes

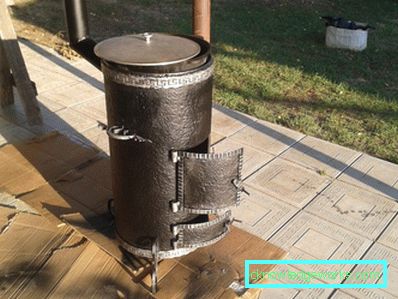

Aflați de la fotografia de pe opțiunile Internet pentru cuptoarele verticale și orizontale. Printre acestea se numără modele estetice și pictate, și soiuri mai simple, dar designul, fabricarea și instalarea nu diferă foarte mult. Pentru a face acest lucru, nu este necesar să fii un profesionist, principalul lucru este să urmezi schema și dimensiunile specificate.

Caramida din cărămidă

Pentru a face ca cuptorul cu metale să fie mai estetic, se recomandă să-l suprapuneți cu cărămizi.

Exemplele de stil pot fi diferite.

• Suprafață solidă. Oferă transfer rapid de căldură, ceea ce reduce într-o oarecare măsură performanța dispozitivului de încălzire. Efectuează o funcție pur decorativă.
• Scut de căldură. Este un gard mic de piatră. Mărește căldura și creează un mediu confortabil pentru oaspeții aflați în imediata vecinătate a cuptorului.
• Convector confecționat cu canale. Opțiunea cea mai versatilă. Potrivit pentru orice constructie metalica, indiferent de zona camerei.

albăstrire

Un alt exemplu de succes pentru decorarea unei structuri metalice este bluing-ul. Această metodă este un tratament de suprafață cu compuși chimici care nu numai că dau dispozitivului proprietăți estetice, ci și protejează permanent împotriva coroziunii.

Stratul aplicat va dura mai mult dacă suprafața metalică este foarte curată în prealabil. Pentru a face acest lucru, nu trebuie să cumpărați formulări profesionale, puteți prepara independent o soluție de alcool butilic (4 grame), acid fosforic (150 grame) și apă (1 litru).

După curățarea și îndepărtarea reziduurilor de acid, este necesar să se topească cuptorul la 150 de grade și să se acopere metalul cu un strat de sodă caustică timp de o oră. Va fi mai convenabil să pulverizați compoziția.

culoare

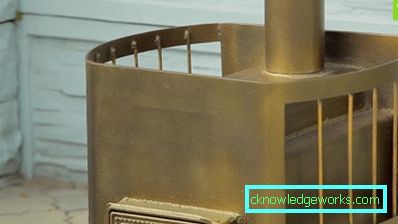

Pentru vopsirea cuptoarelor metalice, puteți găsi vopsele speciale rezistente la căldură. Când alegeți un tip de vopsea, trebuie să vă amintiți că o suprafață mai fină și mai lucioasă dă mult mai puțină căldură, iar o țeavă dură, vopsită într-o culoare întunecată, se extinde la maxim. Vopseaua de aluminiu nu este recomandată în acest scop.

O sobă de saună nu este doar o alternativă excelentă la versiunea din fabrică, ci și o oportunitate de a realiza un proiect care să îndeplinească condițiile individuale - camera de aburi, preferințele pentru calitatea aburului (uscate sau umede) și nevoile personale.

Clasa video master pe realizarea unui sobă de baie din conductă, vezi mai jos.
